Углеродная ткань Аспро A-60

Технические характеристики

Плетение: плэйн Ширина: 92 cm, ширина ленты 27 mm Волокно: Tenax® IMS 65 24k IM-Карбоновые волокна (Intermediate modulus  - средний модуль) созданы для конструкций в которых малый вес является определяющим параметром. В сравнении со стандартными волокнами тип HTS  T 300,  IM-волокна имеют в среднем: на 20 % больший модуль упругости и примерно на  50 % увеличена прочность на растяжение при более высокой удлинение при разрыве. Технические параметры:

Предел прочности при растяжении: 6000 МПа
Модуль упругости при растяжении: 290 ГПа
Относительное удлинение при разрыве: 1,9%
Плотность: 1,78 г / см ³

Диаметр волокна: 5 µm. Данные при ручном ламинировании при 35% содержании волокна: Потребление смолы: 44.5 g/m², толщина ламината: 0.062 mm, вес ламината: 106.5 g/m² Высокие физико-механические характеристики конечного изделия. Меньшая частота перегибов жгута позволяет лучше реализовать армирующие свойства углеродных волокон. Изделия, выполненные из большего числа тонких слоев, лучше воспринимают переменные и ударные нагрузки. Уменьшение веса конечного изделия. Меньше перегибов нити — меньше пространства для связующего. Легче достичь оптимального содержания связующего в композите. Удобство раскроя и выкладки. Углеродные волокна ткани скреплены между собой эпоксидной смолой. При раскрое и выкладке в форму ткань не осыпается и не теряет структуру. Нет необходимости в использовании дополнительных скрепляющих агентов. Гладкая поверхность. Поверхность изделия без воздушных включений. Лучше поддается финишной обработке. Крупный рисунок ткани может быть использован как дизайнерское решение.

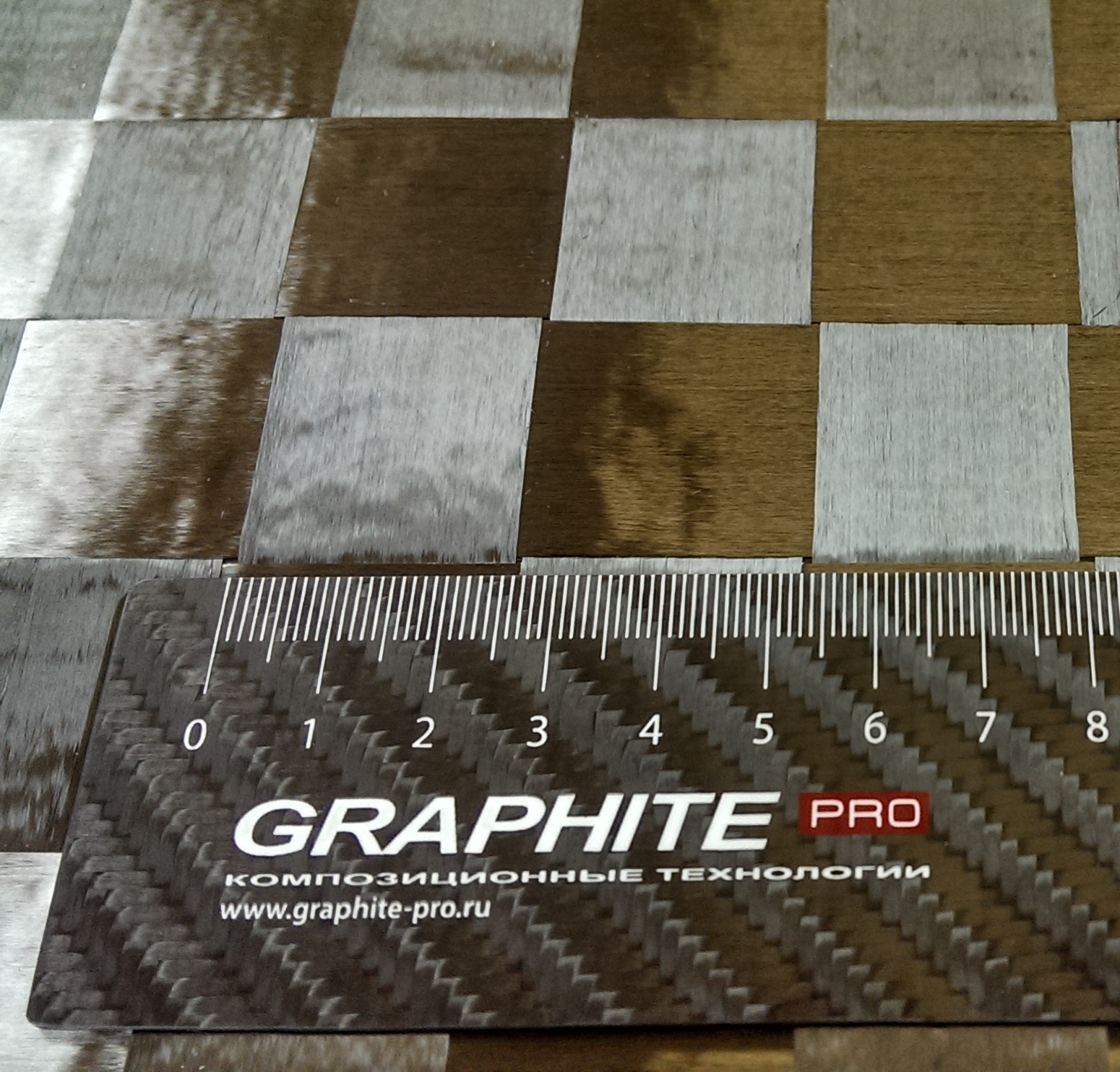

Основа (0°)	IMS65 24K (27 мм ~ 31г/м2)
Уток (90°)	IMS65 24K (27 мм ~ 31г/м2)
Переплетение	полотно
Скрепляющий материал	ВМ эпоксидная смола ~ 7 г/м2
Поверхностная плотность	62 г/м2
