Технические характеристики

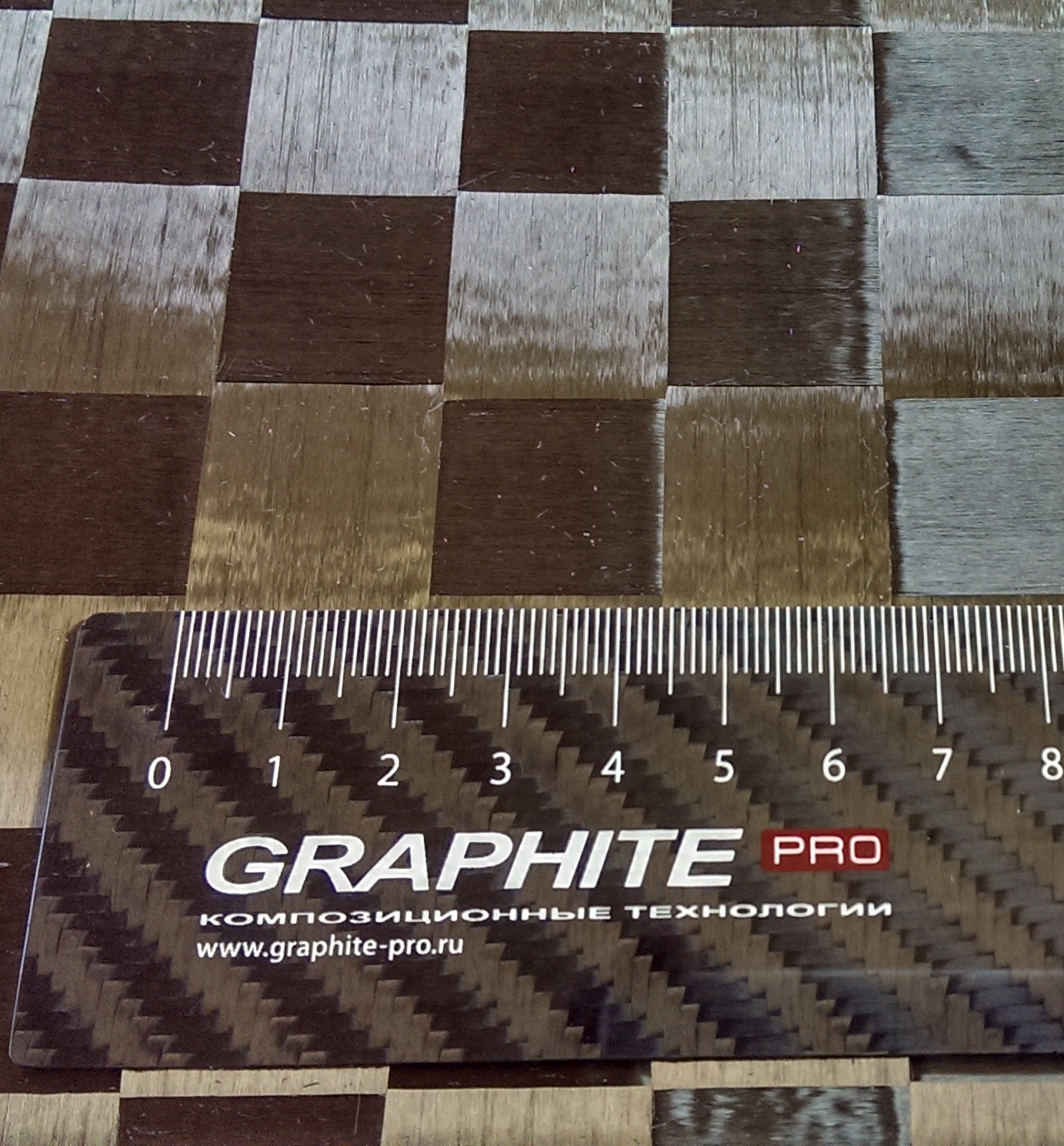

Плетение: плэйн
Ширина: 92 cm, ширина ленты 27 mm
Волокно: Tenax®
IMS 65 24k
IM-Карбоновые волокна (Intermediate modulus - средний модуль) созданы для конструкций в которых малый вес является определяющим параметром
. В сравнении со стандартными волокнами тип HTS T 300, IM-волокна имеют в среднем: на
20 % больший модуль упругости и примерно на 50 % увеличена прочность на растяжение при более высокой удлинение при разрыве.
Технические параметры:
Предел прочности при растяжении: 6000 МПа
Модуль упругости при растяжении: 290 ГПа
Относительное удлинение при разрыве: 1,9%
Плотность: 1,78 г / см ³
Диаметр волокна: 5 µm.
Данные при ручном ламинировании при 35% содержании волокна:
Потребление смолы: 57,5 g/m², толщина ламината: 0,08 mm, вес ламината: 137,5 g/m²
Высокие физико-механические характеристики конечного изделия.
Меньшая частота перегибов жгута позволяет лучше реализовать армирующие свойства углеродных волокон. Изделия, выполненные из большего числа тонких слоев, лучше воспринимают переменные и ударные нагрузки.
Уменьшение веса конечного изделия.
Меньше перегибов нити — меньше пространства для связующего. Легче достичь оптимального содержания связующего в композите.
Удобство раскроя и выкладки.
Углеродные волокна ткани скреплены между собой эпоксидной смолой. При раскрое и выкладке в форму ткань не осыпается и не теряет структуру. Нет необходимости в использовании дополнительных скрепляющих агентов.
Гладкая поверхность.
Поверхность изделия без воздушных включений. Лучше поддается финишной обработке. Крупный рисунок ткани может быть использован как дизайнерское решение.
Основа (0°) |
IMS65 24K (22 мм ~ 40г/м2) |
Уток (90°) |
IMS65 24K (22 мм ~ 40г/м2) |
Переплетение |
полотно |
Скрепляющий материал |
ВМ эпоксидная смола ~ 7 г/м2 |
Поверхностная плотность |
80 г/м2 |
